Как выбрать диаметр колонкового бурения и керна под задачу исследования

Выбор диаметра колонкового бурения начинается с вопроса о будущем образце: что именно нужно исследовать и какие требования предъявляет лаборатория. Размер, удобный для имеющегося инструмента, может не соответствовать задаче. Чтобы не обнаружить это после проходки, согласуют три вещи: требуемый керн, конструкцию скважины и совместимую оснастку.

Керн — столбик породы, сохраняемый внутри кольца, по которому работает коронка. Диаметр этого столбика отличается от наружного размера инструмента и диаметра скважины. Ниже разберём, какие значения нужно запросить, где их проверить и как записать результат в техническое задание.

Сначала получите требования к образцу

Попросите лабораторию или ответственного за исследование описать пригодный материал. Нужны не только размеры, но и требования к длине, целостности, состоянию и подготовке образца. Если предстоит несколько видов испытаний, их условия согласуют вместе, до заказа буровой оснастки.

Важно различать исходный керн и образец, который из него подготовят. При подготовке материал может проходить обработку по принятой методике. Поэтому нельзя считать, что диаметр готового лабораторного образца автоматически равен требуемому диаметру извлекаемого керна.

Не назначайте запас по размеру произвольно. Если лаборатории нужен дополнительный материал для подготовки, это должно быть прямо указано. Лучше получить конкретное требование с основанием, чем заменить его расплывчатым «чем больше, тем лучше».

Что делать, если программа ещё уточняется

Отделите подтверждённые требования от предварительных. Запишите, какие исследования согласованы, какие размеры уже определены и кто должен принять оставшиеся решения. До этого можно собирать сведения об оснастке, но окончательную спецификацию нельзя считать закрытой.

Какие диаметры нельзя подменять друг другом

В документах могут встречаться наружный диаметр колонковой трубы, наружный и внутренний размеры коронки, диаметр керна и проектный диаметр скважины. Каждому числу нужен понятный объект измерения. Запись «диаметр 108» без пояснения недостаточна для согласования.

Наружная часть коронки связана с формируемой выработкой, внутренняя — с сохраняемым столбиком. Но переводить один размер в другой по универсальной разнице нельзя. Геометрия зависит от системы и исполнения, а фактическое состояние образца — ещё и от условий работ.

Отдельно проверьте, предусмотрена ли обсадка и какие операции выполняются после отбора. Размеры скважины должны отвечать всей конструкции, а не только задаче получения керна. Если требования конфликтуют, решение принимают до выбора конкретной трубы.

Почему фильтр каталога не равен размеру керна

В категории колонкового инструмента ЗБТ есть фильтр с размерами 89, 108, 127 и 146 мм.[1] Эти значения помогают сузить поиск, но их нельзя автоматически записывать в графу «диаметр керна». Внутри категории находятся разные элементы, и точный параметр нужно читать в карточке изделия.

Например, у колонковой трубы 127х5х2000 указан наружный диаметр 127 мм. Это характеристика трубы, а не обещание получить керн того же диаметра. Для определения размеров образца нужны данные согласованного снаряда и коронки.

Согласуйте коронку и трубу как комплект

Колонковая труба и коронка должны соответствовать друг другу по назначению, размерам и присоединению. Совпадение одного числа в названии не подтверждает комплектность. Нужны полные обозначения и документация на выбранное исполнение.

Проверяют также элементы, предусмотренные для приёма, удержания и извлечения образца. В зависимости от конструкции снаряда их состав различается. Нельзя переносить комплектацию одной системы на другую только потому, что внешний размер близок.

Для предварительного списка можно сверить колонковые трубы, коронки и другие элементы оснастки. Затем поставщику передают требуемый размер керна и запрашивают подтверждение конкретной сборки. Каталог помогает найти позиции; окончательная проверка проводится по их документации.

Если используется уже имеющаяся труба

Передайте её полное обозначение, чертёж или паспорт и данные о состоянии. Если маркировка частично утрачена, не восстанавливайте исполнение только по внешнему диаметру. Уточните, каких измерений не хватает для идентификации.

Имеющийся инструмент задаёт одно из ограничений, но не должен незаметно менять исследовательскую задачу. Если доступная труба не позволяет собрать нужный комплект, требуется согласованное решение: другая оснастка либо пересмотр требований ответственным специалистом. Закупщик не должен выбирать между этими вариантами самостоятельно.

Учтите геологию и сохранность материала

Правильный размер ещё не гарантирует получение пригодного образца. Трещиноватость, неоднородность и другие свойства породы влияют на условия отбора. Поэтому в запросе нужны сведения о разрезе и требования к качеству, а не только геометрия.

Не обещайте заданный выход керна на основании диаметра. Выход показывает, сколько материала получено относительно интервала отбора по принятому способу учёта. Он зависит от совокупности условий и не определяется одной цифрой в обозначении трубы.[2]

Для дальнейшего обращения с образцом полезно заранее изучить этапы подъёма и извлечения керна. Способ извлечения, упаковку и маркировку согласуют с задачей исследования: иначе подходящий по размеру материал можно повредить уже после бурения.

Что включить в техническое задание

Сделайте размеры отдельной частью задания, чтобы они не затерялись в описании работ. Для каждой величины укажите название, единицу измерения, источник и статус согласования. Неизвестное значение оставляйте незаполненным с пояснением, кто его определит.

• Назначение исследования и применяемые методы испытаний.

• Требуемый диаметр, длина и состояние исходного образца.

• Проектная глубина и интервалы отбора.

• Конструкция скважины и наличие обсадки.

• Выбранная система оснастки либо условия её подбора.

• Документы, которыми подтверждаются размеры и совместимость.

• Ответственный за принятие образца и порядок согласования изменений.

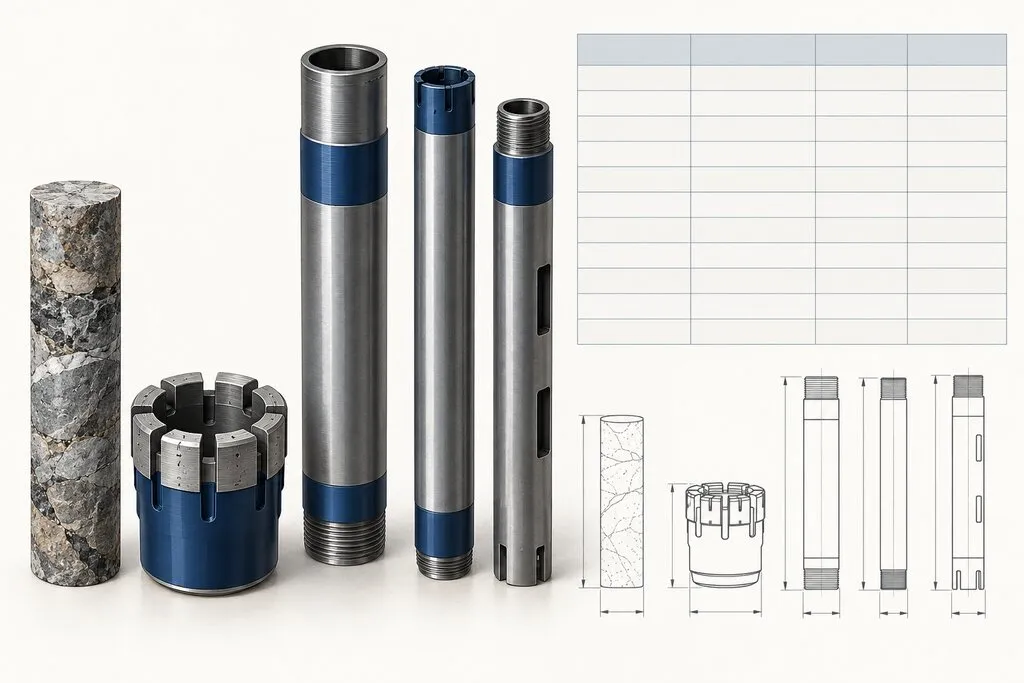

Таблица для сверки каталога и проекта

В таблице ниже оставлены поля для фактического подбора. Они не означают, что каждый размер подходит для вашей задачи или имеется в наличии.

Как проверить ответ поставщика

В ответе должно быть видно, какой комплект предложен и какой параметр относится к каждой детали. Если указан только наружный диаметр трубы, вопрос о размере керна остаётся открытым. Запросите сведения о коронке и системе отбора, а также подтверждение соответствия требованиям.

Сверьте предложение с лабораторным заданием. Не заменяйте требование к образцу обещанием «обычно используют такой размер». Если есть ограничения по породе, длине рейса или способу работы, их должен оценить специалист, отвечающий за технологию.

До заказа подтвердите итоговую спецификацию со всеми участниками. У лаборатории остаются согласованные требования к материалу, у подрядчика — параметры работ, у закупки — точные обозначения оснастки. Такое разделение позволяет выбрать диаметры колонкового бурения под исследование и не перепутать размер изделия с результатом, который предстоит получить.

Примечания

[1] Значения 89, 108, 127 и 146 мм приведены как параметры навигации каталога. Соответствие конкретному размеру изделия проверяют по карточке и документации.

[2] Требования к выходу и сохранности керна устанавливают в программе исследований. Данная статья не назначает норматив выхода и не гарантирует его достижение.
