Как выбрать диаметр бурового шнека под скважину и оснастку

Заказ «нужен шнек такого-то диаметра» кажется точным, пока не начинается сборка колонны. Диаметр указан, но долото другое, соединение не подходит к имеющимся секциям, а выбранный комплект не согласован с установкой. Чтобы избежать такой ситуации, размер выбирают вместе с конструкцией скважины и всей цепочкой оснастки. Ниже — порядок проверки до заказа, когда исправить спецификацию проще, чем менять инструмент на объекте.

Сначала опишите результат бурения

Начните с того, что должно получиться после проходки: отверстие под заданную конструкцию, скважина с обсадной трубой или выработка для исследования грунта. Для каждой задачи нужны свои исходные размеры. Диаметр будущего отверстия нельзя определять только по инструменту, который уже есть на складе.

Запишите проектную глубину, требуемый диаметр по интервалам и сведения о грунтах. Отдельно отметьте, предусмотрена ли обсадка — труба или колонна труб, удерживающая стенки скважины. Если конструкция меняется по глубине, одного значения «диаметр скважины» в заявке недостаточно: нужна схема с границами участков.

Шнек здесь рассматривается как элемент колонны со спиралью для транспортировки разрушенной породы. Долото выполняет другую задачу — разрушает грунт на забое, то есть на дне выработки. Если нужно восстановить общую последовательность работы, сначала прочитайте обзор шнекового бурения. Дальше будем говорить именно о размерах и совместимости деталей.

Не смешивайте три разных диаметра

В одной заявке могут встретиться диаметр скважины, наружный диаметр шнека по спирали и диаметр обсадной трубы. Это разные величины. Дополнительно потребуется размер долота, а для полой оснастки — проходное сечение. Одинаковое число в двух названиях ещё не доказывает, что изделия образуют рабочий комплект.

Скважина и породоразрушающий инструмент

Диаметр долота связан с формированием выработки, но фактическое состояние её стенок зависит и от условий бурения. Поэтому размер изделия нельзя выдавать за гарантию точного диаметра готового отверстия. Нельзя и считать, что диаметр шнека обязательно равен размеру долота.

В карточке шнека 108х60/1600/80х6 Ш41 указан применяемый диаметр долота 112 мм.[1] Этот пример показывает, зачем сверять пару по документации. Он не задаёт универсальную разницу в 4 мм для остальных шнеков: переносить её на другой размер или исполнение нельзя.

Обсадка и свободное пространство

Для обсадки важно указать, какой размер известен: наружный, внутренний или условное обозначение. Если в конструкции есть муфты либо другие выступающие части, их габариты тоже учитывают. Проверяют не только тело трубы, но и элементы, которым предстоит пройти через соответствующий участок скважины.

Технологический зазор — предусмотренное конструкцией свободное пространство — назначают под конкретную задачу. Он зависит от способа установки обсадки и требований проекта. Универсальный совет «добавьте несколько сантиметров» не заменяет расчёт. Согласовать нужно и проход трубы, и дальнейшие операции, для которых оставлено пространство.

Что означают размеры в каталоге

В разделе шнекового инструмента ЗБТ представлены диаметры 62, 80, 108, 135, 180, 230, 300, 400 и 500 мм.[2] Это помогает найти нужную группу изделий, но не подтверждает совместимость всех деталей внутри неё. Для заказа всё равно требуются полное наименование, исполнение и обозначение соединения.

Переход от списка размеров к подбору лучше делать после составления схемы. Тогда можно посмотреть шнеки и соединительные элементы выбранного диаметра и запросить подтверждение для конкретной сборки. Наличие позиции в каталоге не означает её наличие на складе или готовность к поставке в нужном количестве.

Проверьте всю цепочку соединений

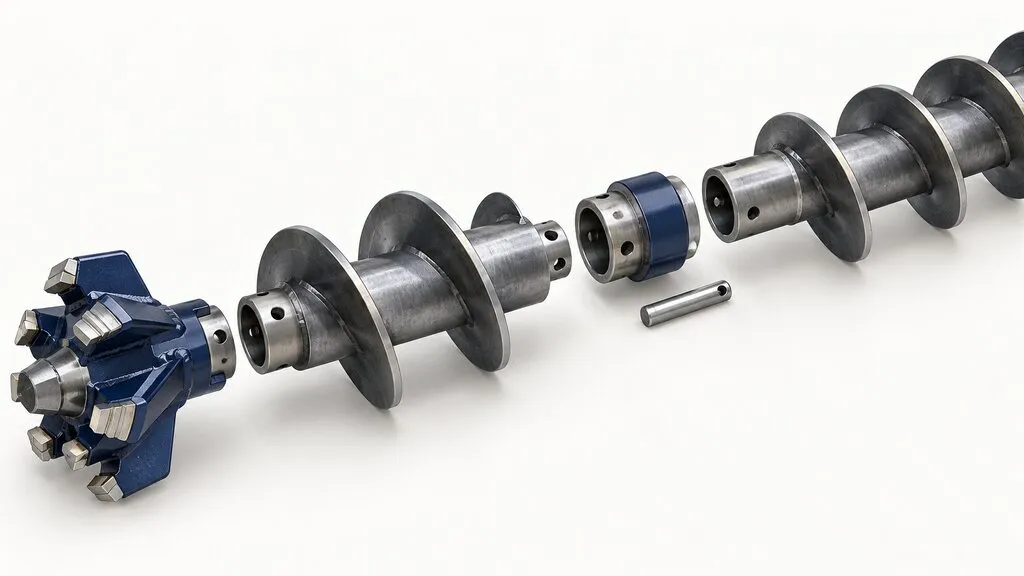

Рабочая колонна — это несколько последовательно связанных деталей. Проверка только шнека и долота оставляет без внимания верхнее соединение, переходник и стыки секций. Для каждого стыка должны быть понятны обе ответные части.

Удобно нарисовать цепочку от вращателя установки до долота и подписать элементы. Возле каждого соединения укажите обозначение по документации, затем сверьте его с соседней деталью. Если обнаружился разрыв, подбирают предусмотренный для этой задачи переходник и снова проверяют сборку целиком.

• Сопоставьте тип и размер соединений секций, включая их исполнение.

• Уточните, какие крепёжные элементы относятся к выбранному соединению.

• Проверьте длину секций и условия их сборки на имеющейся установке.

• Согласуйте переход от установки к колонне и от колонны к долоту.

• Убедитесь, что вспомогательная оснастка рассчитана на выбранные изделия.

Совпадение наружного диаметра не заменяет этих проверок. Даже если две детали удаётся соединить, это само по себе не подтверждает допустимость работы под нагрузкой. Решение должно опираться на документацию изготовителя и согласованную комплектацию.

Если часть комплекта уже используется

В заявку на новую секцию приложите обозначения имеющихся деталей. Фотография маркировки и общий вид соединения помогут поставщику понять запрос, но при неясном исполнении потребуются измерения или чертёж. Размеры снимают на остановленном оборудовании по принятому безопасному порядку, а не во время пробной сборки с вращением.

Согласуйте инструмент с установкой

Выбранный диаметр должен соответствовать возможностям конкретной буровой установки в предусмотренных условиях. Паспортные ограничения проверяют вместе с глубиной, составом колонны и способом работы. Отдельное число из рекламного описания машины не даёт разрешения на любую комбинацию оснастки.

Передайте специалисту точную модель и исполнение установки, а также сведения о вращателе и присоединении инструмента. Если оборудование дорабатывали, это тоже нужно отразить. Название серии без указания комплектации может не дать достаточно данных для проверки.

Что отправить поставщику

Короткая заявка с подтверждёнными параметрами полезнее длинного описания без размеров. Приложите схему скважины, спецификацию имеющейся оснастки и перечень вопросов. Не заменяйте неизвестные значения нулями: отметка «требует согласования» честнее и помогает увидеть незавершённую часть выбора.

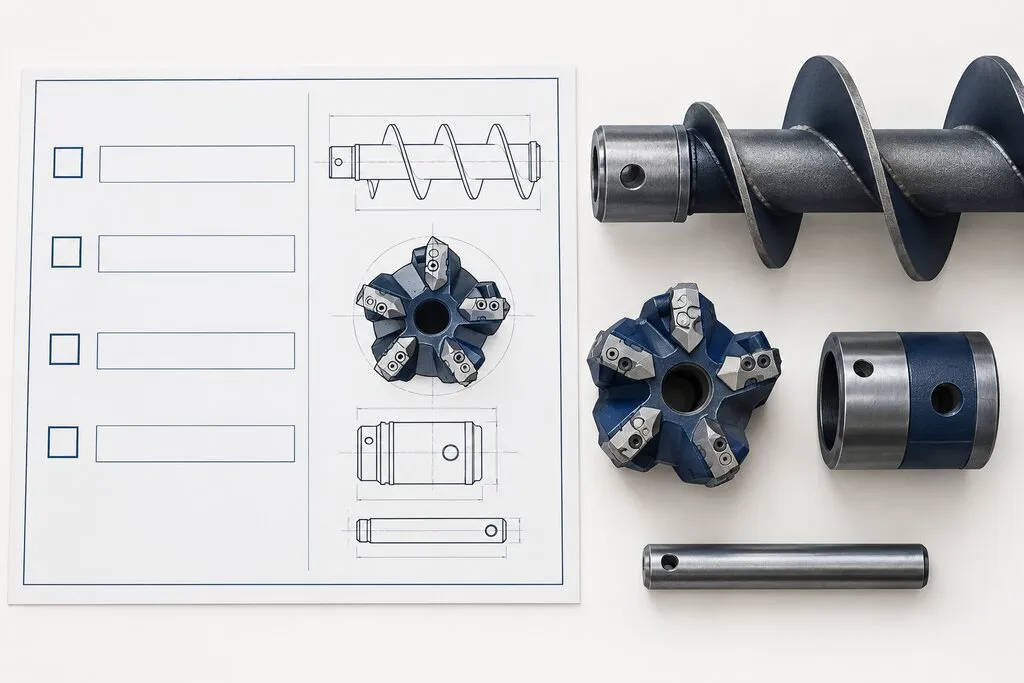

Карточка проверки перед заказом

После ответа поставщика перенесите подтверждённые обозначения в итоговую спецификацию. Сравните её с исходной заявкой: замена одного элемента может потребовать повторной проверки соседних соединений. В заказе должны остаться конкретные изделия и условия применения, а не только общий диаметр.

Если для задачи требуются и другие группы оснастки, их можно сверить в общем каталоге бурового инструмента. Но окончательный выбор шнека начинается не с расширения списка покупок, а с согласования размеров скважины, долота, обсадки и соединений. Такая последовательность делает заявку проверяемой ещё до выхода техники на объект.

Примечания

[1] Указанная пара размеров относится только к приведённой карточке. Для заказа следует подтвердить актуальное исполнение изделия.

[2] Размеры приведены как ориентиры навигации по каталогу, а не как готовая схема комплектации. Совместимость и допустимые режимы устанавливают по документации конкретного оборудования.
