Керноприёмная труба: как проверить размер и совместимость перед заказом

Запрос «нужна керноприёмная труба» описывает назначение детали, но ещё не определяет изделие. Для заказа нужно знать, в каком снаряде она работает, с какими узлами соединяется и какой образец должна принимать. Ошибка в названии или исполнении может обнаружиться только при сборке, даже если наружный диаметр совпал.

Проверку лучше начать со схемы имеющегося снаряда и его документации. Ниже — порядок подготовки спецификации для механика или снабженца. Он помогает собрать данные для подбора, но не заменяет паспорт конкретной системы.

Уточните название детали в своей системе

Керн — столбик породы, получаемый при колонковом бурении. Керноприёмной называют трубу, которая участвует в приёме этого образца. Однако устройство колонковых снарядов различается: название по функции не всегда совпадает с наименованием закупаемой детали.

В каталоге ЗБТ используется, в частности, название «труба колонковая». Карточка трубы 108х5х1500 указывает её назначение для приёма керна и наружный диаметр 108 мм. Это подтверждает сведения о конкретном изделии, но не делает все колонковые трубы взаимозаменяемыми с внутренней трубой любого керноприёмника.

Если речь идёт о снаряде со съёмным керноприёмником, укажите систему и обозначение узла. Не следует заказывать для него деталь лишь по общему слову «колонковая». Нужна идентификация по документации именно вашего снаряда.[1]

Что поможет идентифицировать старую трубу

Найдите маркировку, позицию в сборочном чертеже и сведения из прежней спецификации. Если документы расходятся с фактически установленной деталью, это повод уточнить историю замен. Не переносите старое обозначение в заявку автоматически.

Фотографии полезны как дополнение: общий вид, маркировка, оба конца и особенности соединений. Они позволяют задать точные вопросы, но не заменяют размеров и данных о допусках. Если идентификация не завершена, запрос оформляют как подбор, а не как заказ уже подтверждённого артикула.

Опишите роль трубы в сборке

Нарисуйте простую схему: какие элементы находятся выше и ниже трубы, где расположена коронка и какие детали отвечают за удержание и извлечение образца. Названия перепишите из документации, чтобы поставщик видел реальную сборку.

Не добавляйте в сборку элементы «по аналогии» с другой системой. Конструкция и порядок работы могут различаться. Если предлагается замена оригинального изделия, совместимость должна быть подтверждена для всех сопряжений и условий применения, а не только для одного размера.

Какие размеры нужно сверить

Начните с наружного диаметра, внутреннего сечения и длины. Для каждого значения уточните, что именно измеряется: тело трубы, участок соединения или общая деталь. В названии изделия могут быть приведены не все параметры, необходимые для проверки.

Рабочая длина и общая длина — не обязательно одно и то же. Если документ содержит несколько размерных линий, используйте их обозначения и не выбирайте число без пояснения. Поставщику должно быть понятно, какой размер связан с компоновкой и какой — с приёмом образца.

Внутреннее пространство проверяют вместе с остальными элементами снаряда. Нельзя выводить допустимый диаметр керна только из наружного диаметра трубы. Требуются размеры и конструкция согласованной системы, включая коронку и предусмотренные детали керноприёма.

Почему измерения по изношенному образцу недостаточны

Старая деталь помогает установить фактическое состояние, но изношенная поверхность может отличаться от исходного размера. Поэтому измерение нужно сопоставлять с номиналом и допустимыми отклонениями в документации.[2]

Проверьте соединения и посадки

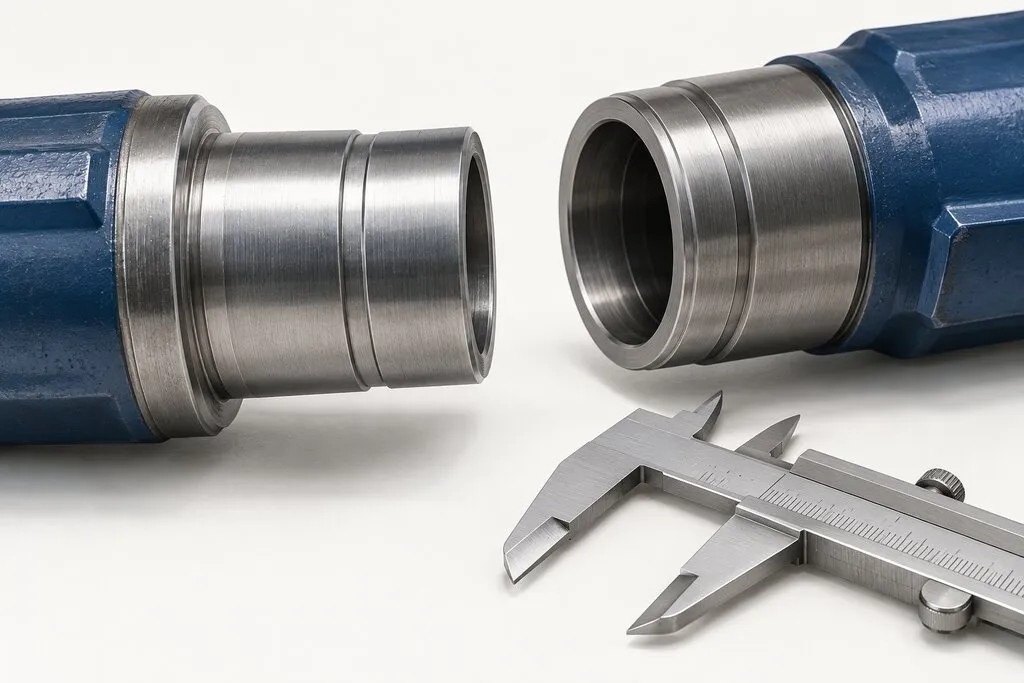

Труба должна стыковаться с соседними деталями предусмотренным способом. Для резьбового соединения недостаточно одного диаметра: нужно точное обозначение и исполнение по документации. Для других сопряжений также проверяют всю геометрию, которая обеспечивает правильную установку.

Составьте перечень пар: труба — верхний узел, труба — нижний узел и другие сопряжения выбранной конструкции. В каждой паре должны быть определены обе ответные части. Если используется переходник, его тоже включают в схему и спецификацию.

Факт пробного соединения не подтверждает пригодность под рабочей нагрузкой. Деталь может казаться подходящей при сборке, но не отвечать требованиям системы. Поэтому «накручивается» и «совместима по документации» — разные основания для решения.

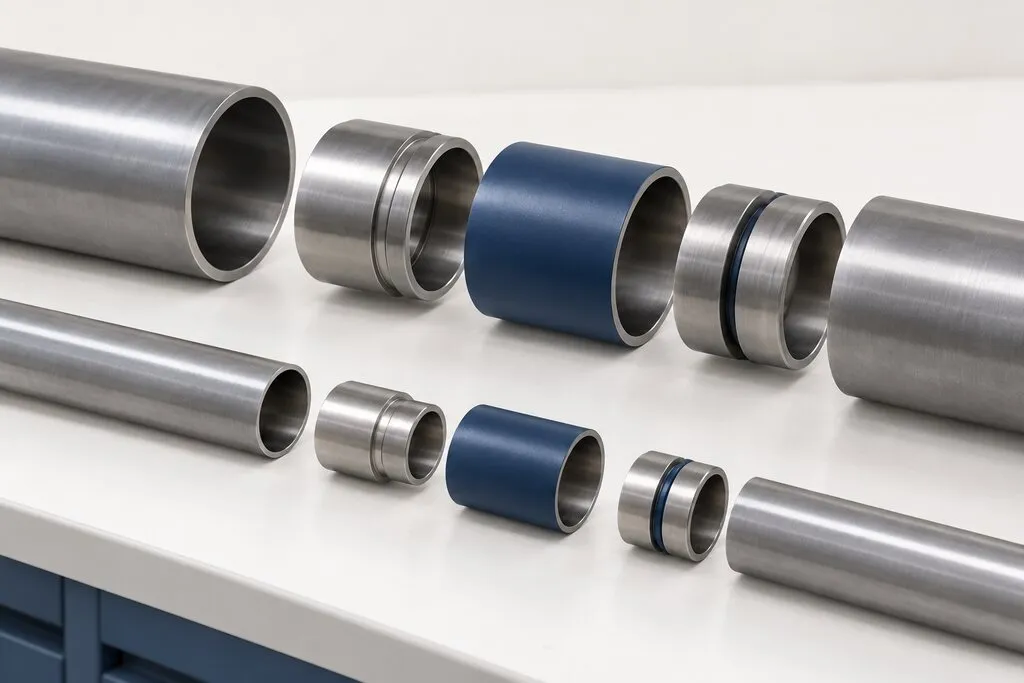

В разделе колонкового инструмента представлены трубы, коронки, переходники и другие группы оснастки. Используйте его для поиска нужной позиции, а сведения о сопряжении подтверждайте для выбранного изделия. Одновременное присутствие двух деталей в категории не означает, что они подходят друг к другу.

Согласуйте коронку и извлечение образца

Для коронки нужно проверить присоединение и соответствие выбранной сборке. Её подбор по породе — отдельная инженерная задача, но даже подходящее по назначению изделие должно иметь правильные размеры и соединение.

Уточните, как по конструкции принимается, удерживается и извлекается керн. Если меняется труба, проверьте, сохраняется ли предусмотренный порядок работы остальных узлов. Не исключайте вспомогательные детали из заявки только потому, что внешне новая труба похожа на старую.

Общие сведения об этой стадии есть в материале об устройствах подъёма и извлечения керна. Для закупки же нужен ответ на более узкий вопрос: подтверждена ли работа конкретной новой детали в вашей системе. Обзор технологии такого подтверждения не даёт.

Соберите проверяемую спецификацию

В итоговом документе отделите сведения из паспорта от измерений старой детали и предложений поставщика. Это позволит увидеть, где есть подтверждение, а где пока только вариант замены.

• Укажите модель снаряда и позицию трубы на сборочной схеме.

• Запишите полное наименование и обозначение изделия.

• Приложите размеры с пояснениями, что и откуда взято.

• Назовите ответные детали и соединения с обеих сторон.

• Зафиксируйте требования к образцу и условия применения.

• Отдельно перечислите несогласованные параметры.

Таблица проверки совместимости

Как принять решение по предложенной замене

Если поставщик предлагает аналог, попросите показать, по каким параметрам он соответствует исходному изделию. Отличия нужно перечислить явно. Смена длины, соединения или других характеристик может потребовать пересмотра соседних элементов, поэтому нельзя согласовывать замену только по цене.

Перед заказом ответственному специалисту передают полную схему с подтверждёнными обозначениями. В ответе должны быть закрыты вопросы по размерам, сопряжениям и предусмотренным условиям работы. Отсутствующее подтверждение нельзя считать молчаливым согласием.

При получении сверяют маркировку и комплектность с согласованной спецификацией. Если фактически поставлено другое исполнение, его оценивают отдельно до применения. Такая последовательность позволяет выбрать керноприёмную трубу по месту в снаряде, а не по похожей фотографии или одному совпавшему размеру.

Примечания

[1] Термин по функции не является универсальным артикулом. Наименование детали и принадлежность к системе устанавливают по документации изготовителя.

[2] Номинальный размер, допустимое отклонение и предел износа — разные значения. Эта статья не задаёт их и не служит инструкцией по ремонту или восстановлению посадок.
